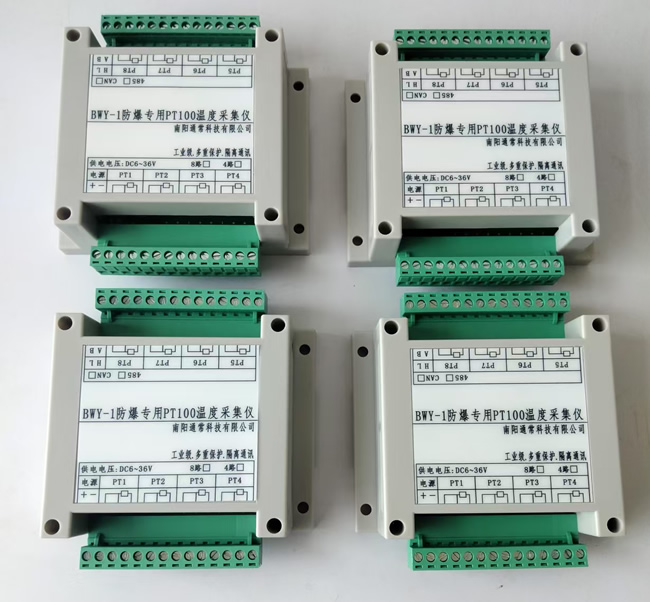

概述

BWY-1型智能温一体温度变送系统是专为测量各种温度(也可测量固体、液体、气体温度)的温度变送系统装置，其用测量元件为Ptl00铂热电阻， 可把监测到温度变送成RS485 MODBUS标准信号输出．

3.1 产品功能

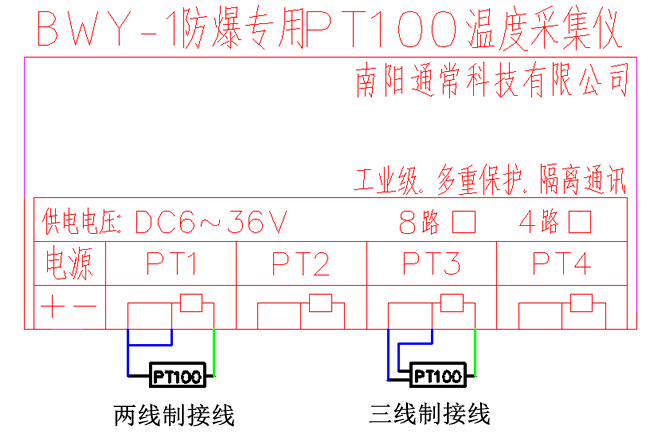

l 支持 2 线制和 3 线制 PT100 温度传感器；

l 1~16 通道(订货时可选)；

l 隔离型 RS485 通讯，标准 Modbus RTU 协议；

l 传感器未接入、线路开路检测；

l 测温范围宽：-200℃~850℃；

l 高分辨率：0.1℃

l 高精度：±0.3℃

l 电源、通讯指示灯，参数复位 (防爆壳体内部看不见)

l 硬件、软件双重看门狗，永不宕机

l 提供配套的 PC 测试软件，方便测试、修改参数

3.2 产品特点

l 高速、高精度、高可靠性、工业级、隔离型 隔爆外壳兼本安限流电路设计

l 进口 32 位 ARM 处理器

l 进口 15 位高精度 PT100 温度采集芯片

l 内置开关电源电路，供电电压范围宽，转换效率高

l 电源、通讯均具有防反接保护，过流保护；

l 通讯隔离，隔离电压：3000V，防静电、雷击浪涌，抗干扰性强； 4

l 芯片全新原装进口；

l 工业级，满足不同领域的使用需求；

l 安装方便，螺钉法兰角安装。

3.3 产品参数

l 产品主要参数

通讯方式 隔离型 RS485

温度量程 -200℃~850℃

采集路数 1~16 路

AD 采样位数 15 位

温度分辨率 0.1℃

精度 ±0.3℃

采样速率 100KHz/通道

数据更新速率 10Hz/通道

传感器类型 2 线制/3 线制

故障检测 传感器未接入、线路开路检测

通讯协议 Modbus RTU485

支持指令 读保持寄存器 03H ,写单个保持寄存器 06H

数据解析 1 位小数点

通讯地址 1~247 可设置，掉电保存

波特率 1200/2400/4800/9600/19200/38400/57600/115200 可设置，掉电保存

通讯距离 0~1200 米,通过中继器可延长

指示灯 电源/通讯

看门狗 软件双重看门狗 永不宕机

保护功能 过流/过压/反接/防雷击浪涌

工作温度 -40℃~+85℃

工作湿度 0%~95%RH（无凝结）

安装方式 法兰角安装

4.型号含义

SBWZ-2490

SBWZ:防爆温度变送器系统装置

24:设计序号

9:RS485-MODBUS

0:220VAC 50HZ

5．变送系统装置重要技术规格

6

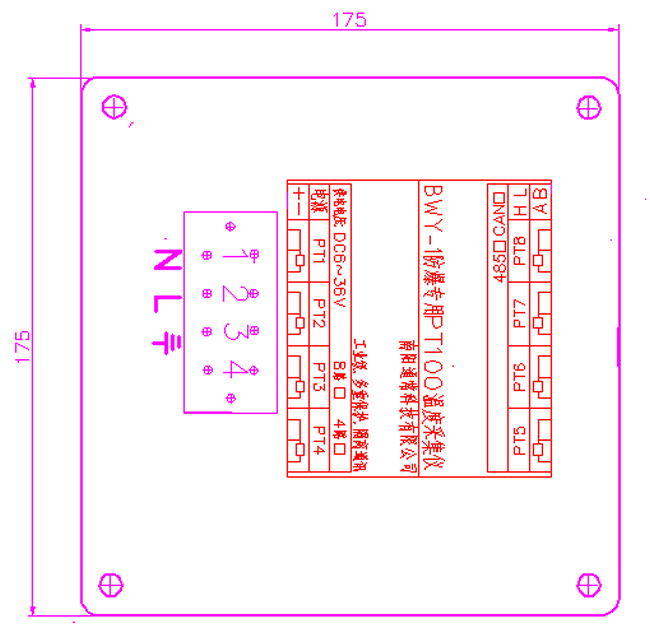

6. 结构原理

SBWZ系列防爆温度变送器智能采集仪系统装置由隔爆型外壳、防爆专用智能采集仪模块、开关电源模块和防爆电气接口等部分组件组成，其结构均符合 GB3836.2-20１0防爆性能要求。

1．使用安全注意事项

1.1 使用环境

为了安全并正确使用BWSZ系列防爆智能温一体温度变送系统装置，并维护其功能、机能，请注意以下的设置场所和使用环境。

·海拔不超过2000m

·垂直安装倾斜度不大于5°

·无明显摇动和强烈冲击振动的地方

·无明显破坏金属和绝缘腐蚀性气体和蒸气的环境中；

1．使用安全注意事项

1.1 使用环境

为了安全并正确使用BWSZ系列防爆智能温一体温度变送系统装置，并维护其功能、机能，请注意以下的设置场所和使用环境。

·海拔不超过2000m

·垂直安装倾斜度不大于5°

·无明显摇动和强烈冲击振动的地方

·无明显破坏金属和绝缘腐蚀性气体和蒸气的环境中；

·无滴水和其它液体侵入的地方。

1.2适用范围

1. 1区、2区危险气体场所；

2. ⅡA、ⅡB、ⅡC类T6组爆炸性气体或蒸气环境；

3.户内、户外:IP55，(其它订购时需提出)。

1.3注意事项

为避免危险，在安装使用和维护检修前要熟读使用说明书中记载的注意事项。

本说明书中关于安全方面的注意事项划分为[警告]和[注意]两种。

是指若误操作时，可能会出现使用者死亡或重伤等严

重情况，造成轻伤或物品损坏频率高的情况。

是指若误操作时，造成使用者重伤等可能性小的情况，有可能造成轻伤或物品损坏的情况。

·无滴水和其它液体侵入的地方。

1.2适用范围

1. 1区、2区危险气体场所；

2. ⅡA、ⅡB、ⅡC类T6组爆炸性气体或蒸气环境；

3.户内、户外:IP55，(其它订购时需提出)。

1.3注意事项

为避免危险，在安装使用和维护检修前要熟读使用说明书中记载的注意事项。

本说明书中关于安全方面的注意事项划分为[警告]和[注意]两种。

是指若误操作时，可能会出现使用者死亡或重伤等严

重情况，造成轻伤或物品损坏频率高的情况。

是指若误操作时，造成使用者重伤等可能性小的情况，有可能造成轻伤或物品损坏的情况。

附录

1.1 出厂默认值

产品采用标准 Modbus RTU 协议，默认通讯参数如下：

l 地址：1 (“0x**”表示十六进制数)

l 波特率：9600

l 数据位：8

l 停止位：1

l 奇偶校验：无
