概述 SBWZ系列防爆智能温一体温度变送系统是专为测量各种温度(也可测量固体、液体、气体温度)的温度变送系统装置，其用测量元件为Ptl00铂热电阻， 可把监测到温度变送成RS485 MODBUS标准信号输出．本系列变送系统的防爆性能应符合 GB3836.1-2010和 GB3836.2-2010 规定，制成隔爆型。防爆标志为ExdIICT6 Gb。适用于具有爆炸性气体混合物的石油、化工、军工,喷涂,印染,医药,船舶等各种复杂环境中。 引用标准
GB3836.1 《爆炸性气体环境用电气设备 第1部分 通用要求》
GB3836.2 《爆炸性气体环境用电气设备 第2部分 隔爆型“d”》
GB4942.2 《低压电器外壳防护等级》
GB2423.4 《试验Db、交变湿热试验方法》
GB191 《包装储运图示标志》

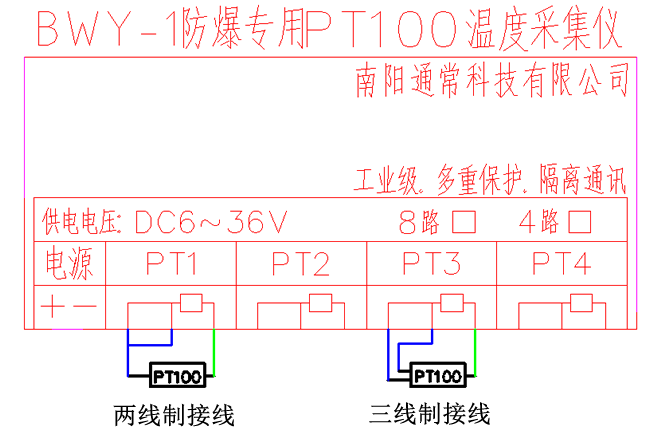

3. 性能特点3.1 产品功能 l 支持 2 线制和 3 线制 PT100 温度传感器； l 1~16 通道(订货时可选)； l 隔离型 RS485 通讯，标准 Modbus RTU 协议； l 传感器未接入、线路开路检测； l 测温范围宽：-200℃~850℃； l 高分辨率：0.1℃ l 高精度：±0.3℃ l 电源、通讯指示灯，参数复位 (防爆壳体内部看不见) l 硬件、软件双重看门狗，永不宕机 l 提供配套的 PC 测试软件，方便测试、修改参数 3.2 产品特点 l 高速、高精度、高可靠性、工业级、隔离型 隔爆外壳兼本安限流电路设计 l 进口 32 位 ARM 处理器 l 进口 15 位高精度 PT100 温度采集芯片 l 内置开关电源电路，供电电压范围宽，转换效率高 l 电源、通讯均具有防反接保护，过流保护； l 通讯隔离，隔离电压：3000V，防静电、雷击浪涌，抗干扰性强； 4 l 芯片全新原装进口； l 工业级，满足不同领域的使用需求； l 安装方便，螺钉法兰角安装。 3.3 产品参数 l 产品主要参数 通讯方式 隔离型 RS485 温度量程 -200℃~850℃ 采集路数 1~16 路 AD 采样位数 15 位 温度分辨率 0.1℃ 精度 ±0.3℃ 采样速率 100KHz/通道 数据更新速率 10Hz/通道 传感器类型 2 线制/3 线制 故障检测 传感器未接入、线路开路检测 通讯协议 Modbus RTU485 支持指令 读保持寄存器 03H ,写单个保持寄存器 06H 数据解析 1 位小数点 通讯地址 1~247 可设置，掉电保存 波特率 1200/2400/4800/9600/19200/38400/57600/115200 可设置，掉电保存 通讯距离 0~1200 米,通过中继器可延长 5
指示灯 电源/通讯 看门狗 软件双重看门狗 永不宕机 保护功能 过流/过压/反接/防雷击浪涌 工作温度 -40℃~+85℃ 工作湿度 0%~95%RH（无凝结） 安装方式 法兰角安装 4.型号含义 SBWZ-2490 SBWZ:防爆温度变送器系统装置 24:设计序号 9:RS485-MODBUS 0:220VAC 50HZ 5．变送系统装置重要技术规格

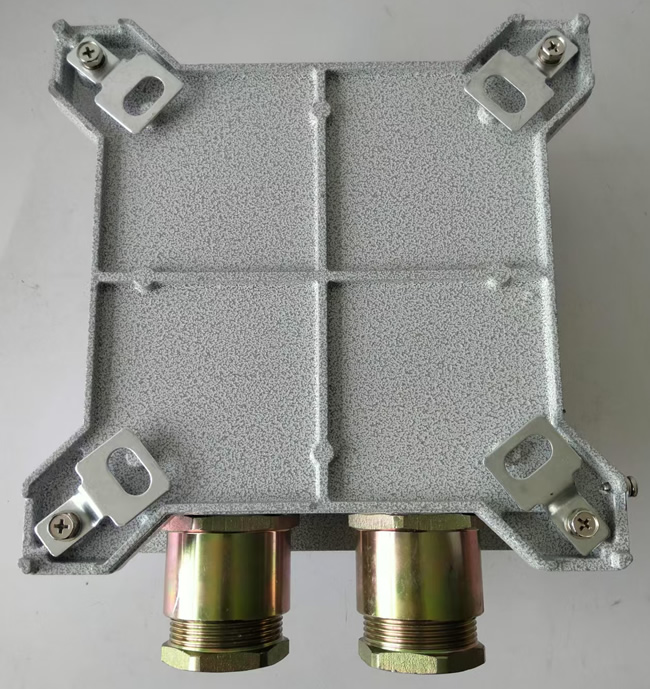

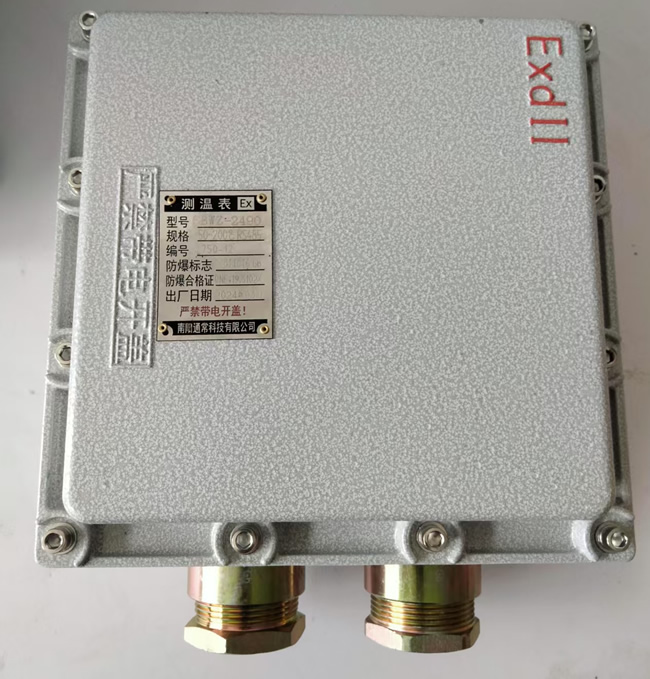

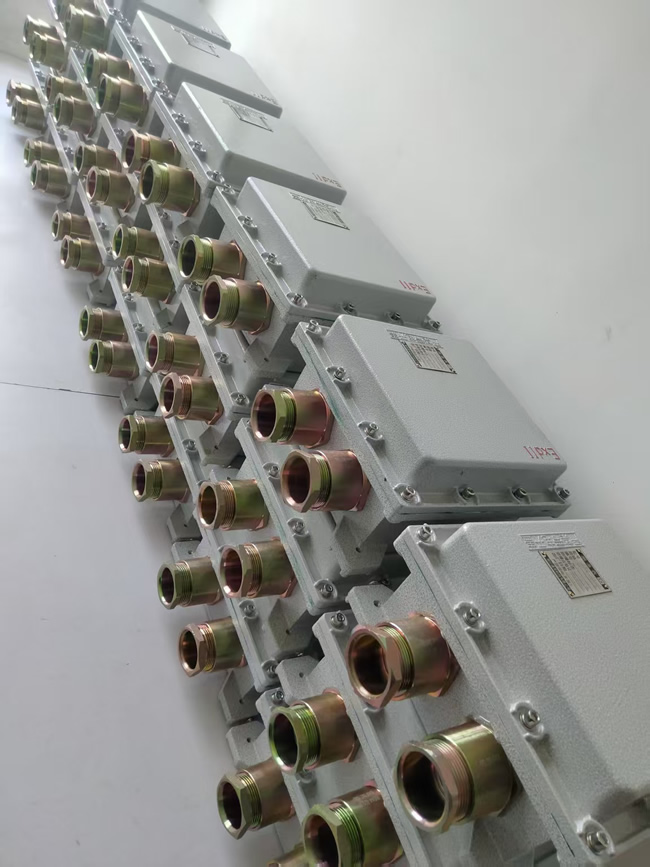

6 6. 结构原理 SBWZ系列防爆温度变送器智能采集仪系统装置由隔爆型外壳、防爆专用智能采集仪模块、开关电源模块和防爆电气接口等部分组件组成，其结构均符合 GB3836.2-20１0防爆性能要求。
1．使用安全注意事项 1.1 使用环境 为了安全并正确使用BWSZ系列防爆智能温一体温度变送系统装置，并维护其功能、机能，请注意以下的设置场所和使用环境。
·大气压力为86KPa～106KPa的环境中。
·环境空气温度-20～+６0oC。
·空气相对湿度 95%（+25oC时）。
·海拔不超过2000m ·垂直安装倾斜度不大于5° ·无明显摇动和强烈冲击振动的地方 ·无明显破坏金属和绝缘腐蚀性气体和蒸气的环境中； 1．使用安全注意事项 1.1 使用环境 为了安全并正确使用BWSZ系列防爆智能温一体温度变送系统装置，并维护其功能、机能，请注意以下的设置场所和使用环境。
·大气压力为86KPa～106KPa的环境中。
·环境空气温度-20～+６0oC。
·空气相对湿度 95%（+25oC时）。
·海拔不超过2000m ·垂直安装倾斜度不大于5° ·无明显摇动和强烈冲击振动的地方 ·无明显破坏金属和绝缘腐蚀性气体和蒸气的环境中； ·无滴水和其它液体侵入的地方。 1.2适用范围1. 1区、2区危险气体场所； 2. ⅡA、ⅡB、ⅡC类T6组爆炸性气体或蒸气环境； 3.户内、户外:IP55，(其它订购时需提出)。 1.3注意事项 为避免危险，在安装使用和维护检修前要熟读使用说明书中记载的注意事项。 本说明书中关于安全方面的注意事项划分为[警告]和[注意]两种。
是指若误操作时，可能会出现使用者死亡或重伤等严 重情况，造成轻伤或物品损坏频率高的情况。 是指若误操作时，造成使用者重伤等可能性小的情况，有可能造成轻伤或物品损坏的情况。
·无滴水和其它液体侵入的地方。 1.2适用范围1. 1区、2区危险气体场所； 2. ⅡA、ⅡB、ⅡC类T6组爆炸性气体或蒸气环境； 3.户内、户外:IP55，(其它订购时需提出)。 1.3注意事项 为避免危险，在安装使用和维护检修前要熟读使用说明书中记载的注意事项。 本说明书中关于安全方面的注意事项划分为[警告]和[注意]两种。
是指若误操作时，可能会出现使用者死亡或重伤等严 重情况，造成轻伤或物品损坏频率高的情况。 是指若误操作时，造成使用者重伤等可能性小的情况，有可能造成轻伤或物品损坏的情况。
附录
1.1 出厂默认值
产品采用标准 Modbus RTU 协议，默认通讯参数如下：
l 地址：1 (“0x**”表示十六进制数)
l 波特率：9600
l 数据位：8
l 停止位：1
l 奇偶校验：无
| ||||||||||||||||||||||||||||||||||||||||||
