一、概述

BWTM -204高精度铂热电阻测温仪是一款拥有多项知识产权的新型防爆数字测温仪，该仪表采用防爆金属外壳，设计美观，结构紧凑；大视窗、观察方便，读数清晰；进口芯片、测量灵敏、精度高，性能稳定，可靠性好。是一款理想的机电一体化温度测量仪表。BWTM -204高精度铂热电阻测温仪按照GB3836.1-2010《爆炸性气体环境用电气设备  第1部分：通用要求》、GB3836.2-2010《爆炸性气体环境用电气设备  第2部分：隔爆型“d”》的防爆标准设计制造的防爆型产品，专一用于除煤矿外的其它爆炸性气体环境场合，可对爆炸性环境、机械、工业设备、仓库、冷库、以及管道或容器介质进行温度测量，既可现场显示又可远传信号与控制室计算机连接，进行有效控制及信息存储，既减轻劳动强度又提高了劳动效率；既减少了意外事故发生又增强了安全性。广泛应用于石油、化工、医药、船舶、炼钢等易燃易爆场所。

型号含义

B:防爆;

W:温度仪表;

T:铂热电阻;

M:小型高精;

20:版本号

4:船出信号PT100

二、BWTM -204高精度铂热电阻测温仪产品特点

a. 数字显示、观察方便、读数清晰、无视差、测温灵敏、性能稳定、抗震性强、功耗低；

b. 现场显示、输出远传RS485或PT100信号，实现数据采集上传可与控制室计算机连接，进行有效控制及信息存储；

C、防爆；

d、安装/接线/使用/简单方便；

三、BWTM -204高精度铂热电阻测温仪技术指标

1、测量范围：0~50℃,分辨率0.1℃.

2、精度等级：0.1级。

3.响应时间:3S

4、额定电压：3.2V(南孚CR2032）

5、功耗：≤1W。

6、重量：1.5Kg。

7、BWTM -204高精度铂热电阻测温仪安装方式：挂装

8、BWTM -204高精度铂热电阻测温仪安装尺寸：82mmX82mm(如测温表产品安装方式图)

9、防爆电气接口:M20X1.5（默认）、M22X1.5、M27X2、G1/2、G3/4（可选，若有另外要求请说明）

10、软尾与测量探头间软尾长度2000mm（默认），若长度需要加长订货时请标注说明。

11、测量探头插深长度：20mm～2000mm(若长度需要加长订货时请标注说明)

12、测量探头直径：￠6mm～￠20mm(若直径需要加粗订货时请标注说明)

132、测量探头材质：304不锈钢(若有其他要求订货时请标注说明)

14、测量探头固定螺母：M6X1、M8X0.75、M10X1、M12X1、M16X1.5、M18X1.5、M20X1.5、M22X1.5、M27X2、G1/4、G1/2、G3/4可选(若有其他要求订货时请标注说明)；

15、测量探头固定螺母材质：304不锈钢(若有其他要求订货时请标注说明)

16、显示方式：LED连续显示。

17、输出方式：PT100

18、防腐：WF1

19、防护等级：IP55、IP54

20、防爆等级：ExdbⅡCT6 Gb

21、适用场所：含有ⅡA、ⅡB、ⅡC级T6组爆炸性气体混合物1区、2区场所。

22、环境温度：-20～+55℃

232、环境湿度：≤95%RH

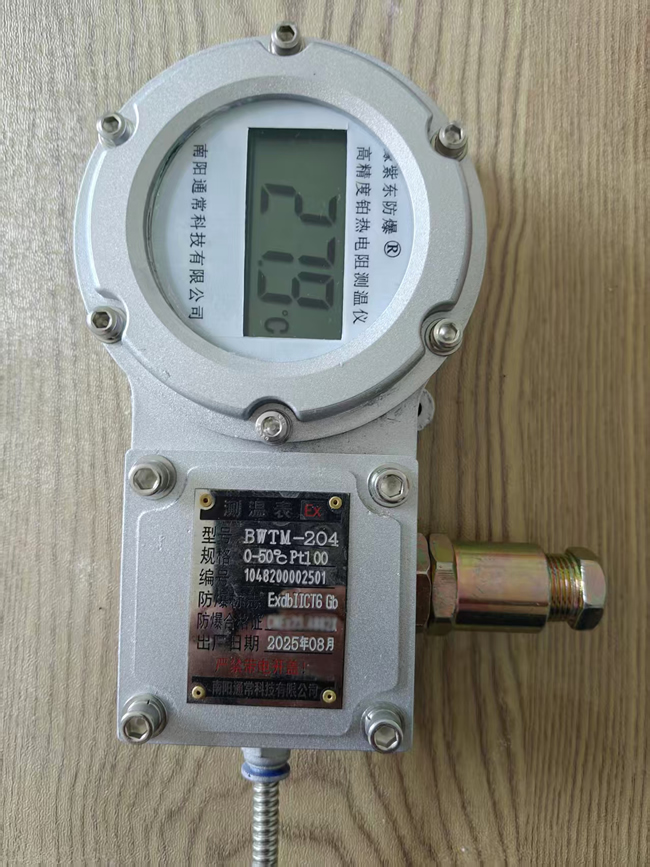

四、BWTM -204高精度铂热电阻测温仪产品外观

五、BWTM -204高精度铂热电阻测温仪产品安装方式:仪表自带法兰挂装如下图（82mmX82mm）

七、BWTM -204高精度铂热电阻测温仪产品部件说明：

支持定做

订货

用户订货时应注明以下技术条件：
1、测量探头插深、直径及安装螺纹尺寸；
2、尾长（测温探头与表头之间的距离）；
3、其它特殊要求。

八. 更换电池

当测温仪电池用尽时,用内六方扳手打开接线盒四个螺钉,打开接线盒方盖,取下已用尽的电池更换新的电池即可,如下图.

接线盒内部接线示意图:
