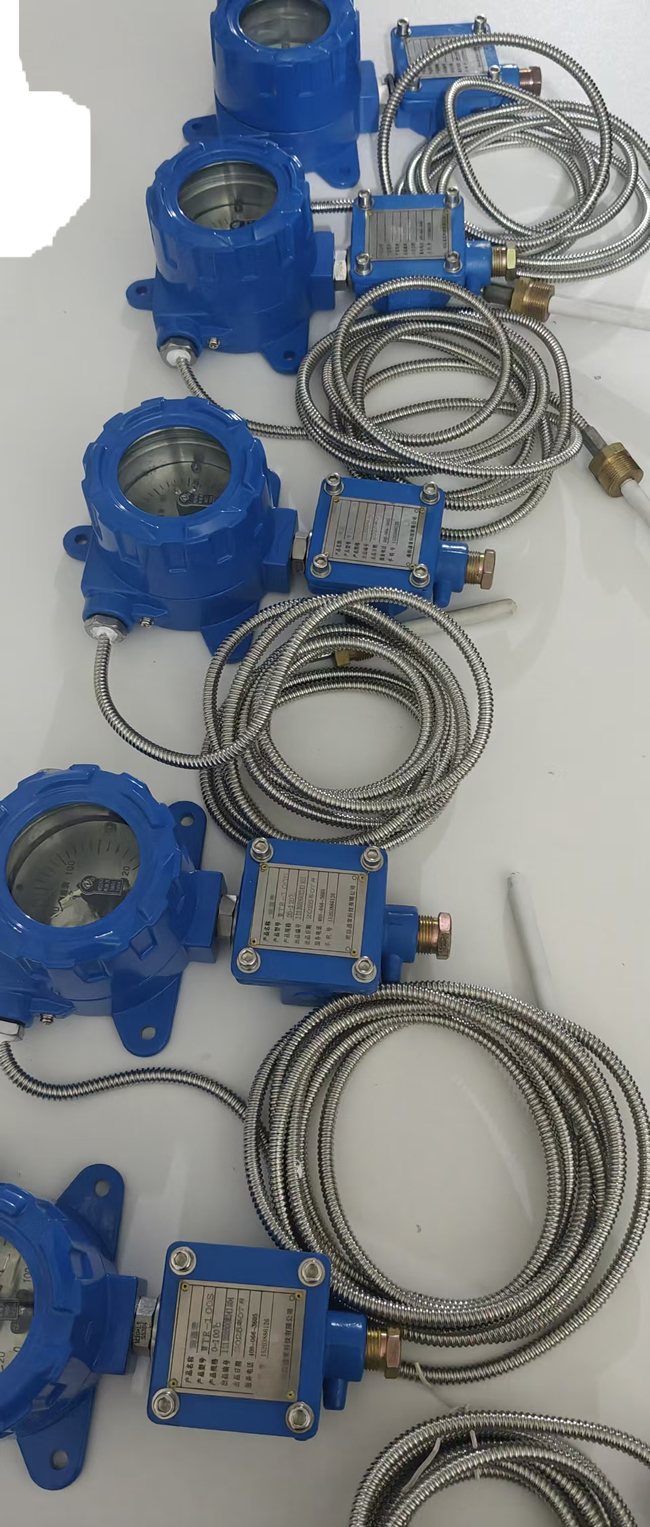

1. WTR系列测温仪表概述 Introduction of WTR Series Thermometric Indicators

新一代液体压力式测温仪表以及由此开发的系列化测温仪表，克服了原仪表性能单一、可靠性差以及温包体积大的缺点，将测温元件体积缩小到原来的1/30至1/60，创造性的将传感器热电阻安装于测温元件内，实现了机电一体化的测温功能。形成了以液体压力式为基本测温仪表的远传、防爆、防震、电接点、温度信号变送等多功能、系列化测温仪表。

2．型号含义：

WTR：测温仪表

100：中型指示仪表

D:电接点单上限

S:电接点双上限

SX:电接点上下限

3.基本技术参数Basic Technique Parameters

3.1.环境温度：-20~45℃，相对湿度小于95%，海拔高度小于2000米。

3.2指示精度：1.5级，2.0级。

3.3热响应时间：34秒。

3.4测温范围：0 ∽ 100℃。20 ∽ 120℃。

3.5绝缘等级F级。

4. 工作原理

4.1WTR-100液体压力式测温仪表（图一）

该测温仪表是最基本形式，其他形式都是在此基础上派生出来的，该测温仪表的原理是基于密闭测温系统内蒸发的饱和蒸汽压和温度之间的变化关系，而进行温度测量的。当温包感受到温度变化时，密闭系统内饱和蒸汽压产生相应的压力，引起弹性元件曲率的变化，使其自由端产生位移，再由齿轮放大机构把位移变为指示值，这种测温仪表具有温包体积小、反应速度快、灵敏度高、读数直观等特点，几乎集合了玻璃棒温度计、双金属温度计、气体压力温度计的所有优点，它可以制造成防震、防腐型是目前使用范围最广、性能最全面的一种机械式测温仪表

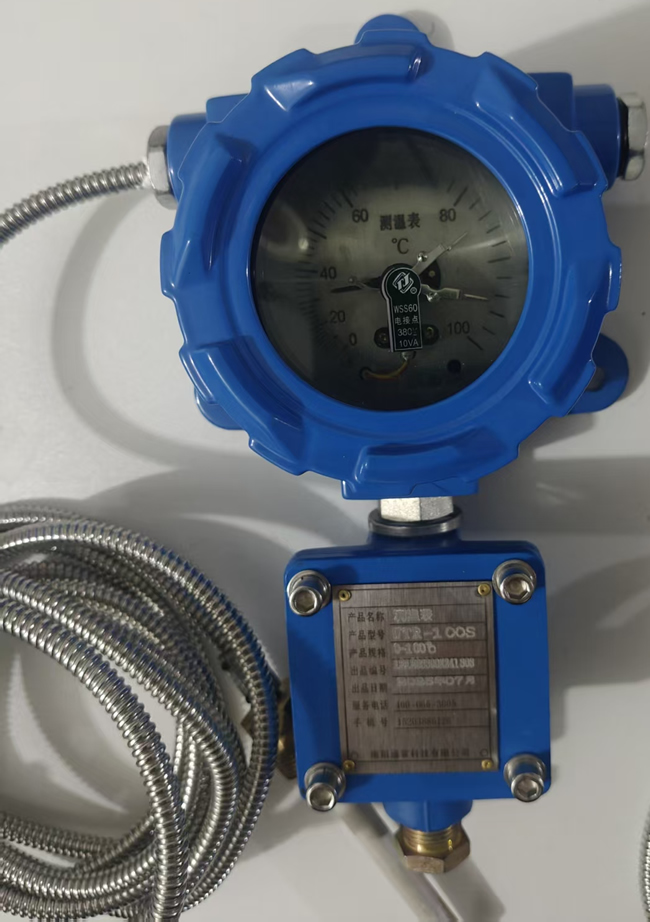

该电接点测温仪表是在WTZ-280单指示表的基础上安装了接点装置，通过调节结构，可以方便地改变设定指针的位置，当被测温度上升（或下降）到设定值时，测温仪表会给出一个开或关的信号，用于控制、调节或报警被测温度。

此类仪表在选型时，电接点与防震两个功能不能同时具备。

5. 结构与固定安装方式

5.1安装方式:挂装与实物一致。

5.2:接线盒内部电接点示意图:

6.使用与维护

6.1检查

6.1.1安装前先检查仪表与你所选的型号是否一致。

6.1.2仪表若已出厂十二个月，请重新校验，合格后方可使用（不具备校验条件的，我公司免费负责复校）。

6.1.3检查仪表的安装尺寸与被测设备上所预留的安装尺寸是否一致。

6.1.4禁止仪表上所带的安装尺寸与设备上预留的安装尺寸进行配钻，以免强烈的震动而损坏仪表。

6.1.5检查仪表配置的电缆线是否到位。

6.1.6电接点仪表要检查电接点的工作情况是否正常，接点功率是否符合额定值。

6.2安装

6.2.1在完成6.1的检查后，方可安装。

6.2.2仪表垂直安装在没有震动的安装板上，并尽可能和温包安装处在同一水平位置，以减少由于静液柱作用所引起的附加误差。

6.2.3温包必须全部浸入被测介质中（并尽可能使温包插入最大深度，以减少由于温包的安装螺栓散热而引起的误差）。

6.2.4安装时，毛细管应每相隔不大于300mm的距离用扎头固定起来，毛细管的弯曲半径不应小于50mm。

6.2.5安装时软尾过长，可挽圈挂于合适的位置，切勿折角、乱抛，并远离发热设备。

6.2.6仪表经常工作温度最好在标度范围的1/2—3/4处（蒸汽压力式测温仪表，其精度等级指标度的后2/3部分）。

6.2.7在任何情况下（无论搬运、安装或使用等），仪表应避免强烈震动、碰撞和冲击等。

6.2.8硬尾仪表安装时要拧安装螺丝进行安装，严禁搬动表头安装。

6.2.9软尾仪表安装时要拧安装螺丝进行安装，严禁拧动压帽进行安装。注意，当安装螺纹为不可动时，应先安装探头，在安装表头部分。测温仪表安装完毕后，严禁在设备上进行焊接操作，以免损坏仪表！

6.3维护

6.3.1仪表使用每间隔十二个月应重新校验一次示值，合格后方可使用，若超出误差范围，需检修或更换新表。

6.3.2不允许对传感器软尾部分有任何的挤压、拉伸，不允许将腐蚀性物质接触软尾管。

6.3.3在正常使用过程中，要防止运动物体或工件撞击仪表的表头及软尾部分。

7.订货须知

用户订货时应说明一下技术尺寸

7.1温包尺寸及安装螺丝尺寸

7.2传输距离（测温点与表头之间的距离）；

7.3表头固定方式及尺寸；

7.4其他特殊要求请说明。
