• 名称：防爆RS485 信号中继器/防爆中继器
• 品牌：通常
• 型号：GYK-AAA-RS485
•

• 产品概述
• GYK-AAA-RS485是专门针对工业级应用而推出的高性能防爆RS-485光电隔离中继器。采用标准工业模块式设计，具有两端防静电,防浪涌功能，使产品使用更加稳定可靠，而光电隔离和电源电磁隔离可以更有效的保护您的设备或网络。每RS-485接收器为1/10标准负载.GYK-AAA-RS485允许多种不同的波特率和数据格式的设备共享一个RS-485网络，通过内建的(Turbo-Turning)智能控制电路，能自动侦测数据的波特率和格式，并精确的控制RS-485的数据流向，不但减小了系统的开销，还大大增强了系统的可靠性。
• 本系列防爆RS485 信号中继器的防爆性能符合 GB3836.1-2010和 GB3836.2-2010R 规定，制成的隔爆型RS485 信号中继器。防爆标志为ExdIIBT4～6 Gb、ExdIICT4～6 Gb。


• 应用场合:
• 应用于具有爆炸性气体混合物的煤矿、石油、化工、军工等环境中。


• 引用标准
  GB3836.1 《爆炸性气体环境用电气设备 第1部分 通用要求》
  GB3836.2 《爆炸性气体环境用电气设备 第2部分 隔爆型“d”》
  GB4942.2 《低压电器外壳防护等级》
  GB2423.4 《试验Db、交变湿热试验方法》
  GB191 《包装储运图示标志》


技术参数:

●口标准：兼容EIA/TIA RS-485,异步两线半双工

●通讯速率：300bps-460Kbps，内置Turbo Turning,自动选择波特率

●输入：两线RS-485, (485+,485-)

●输出：两线RS-485(485+,485-)

●连接器：拔插型接线端子

●隔离电压：3000V

●端口保护：内建浪涌保护电路（共模和差模）

●电源输入：9-40VDC；500mA

●通讯速率：300BPS～256.0KBPS（自适应）

●负载能力：每接口RS485能够连接128个设备

●通讯距离：3000米（每个接口）

●操作温度：-25℃~75℃

●贮存温度：-25℃~80℃

●相对湿度：5-95%，无凝露

●防爆标志 : ExdIICT4～6 Gb

●防护等级 :  IP54

●防腐等级 :  WF1

适用范围：
●爆炸性气体混合物危险场所：1区，2区；
●爆炸性气体混合物危险场所:ⅡA，ⅡB；
●温度级别：T1～T4；
●爆炸性粉尘混合物危险场所：10区，11区；
●温度级别：T11～T13；
●户内,户外

内部接线示意图：

GYK-AAA-RS485的三个作用：

1）延长具有爆炸性气体混合物的煤矿、石油、化工、军工等环境中RS-485网络的距离

2）增加具有爆炸性气体混合物的煤矿、石油、化工、军工等环境中RS-485网络挂载数量.

3 )将一个长的具有爆炸性气体混合物的煤矿、石油、化工、军工等环境中RS-485网络分割成若干个短的，带隔离保护的RS-485网络。GYK-AAA-RS485的电源地就是RS-485网络的公共地，所有的RS-485模块或者设备都是这个公共地，如果一个网络的长度到达了1.2KM，这时网络就容易受到外界的噪声的影响，如果这个噪声足够大，那么网络中所有的模块将同时受到影响，这在现场是非常可能发生的情况，这时就非常有必要在网络中添加一个防爆的隔离的RS-485中继器来将这个非常长的网络分割成相对较短的网络，以防止所有的模块或者设备在同一时间全部损坏。

安装注意事项:

1．检查电源输入是否正确。

2．检查输入输出接线是否正确

3．接线端子是否接触良好

4．终端电阻是否匹配

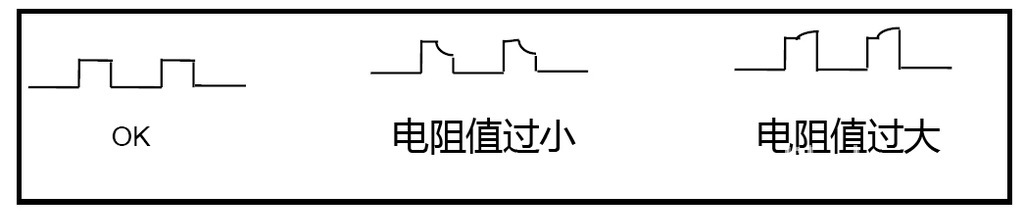

通常如果RS-485网络的长度<100米,一般就不需要加入终端电阻。如果一个网络有必要加终端电阻时，通常是在总线的两端都需要加入终端电阻。然而终端电阻的大小比较难以选择，最好的方式是用示波器来测试RS-485的波型。如果终端电阻刚好匹配这个RS-485网络，那么示波器会给出图中OK很好的波形。
