１、概述

BWSJ-122型温湿度显示表在设计过程中，汇集了国内众多专家的现场经验，选用纯正进口高精度低功耗元器件，采用仪表专用超大规模集成电路开发设计的新一代防爆型温湿度显示表，其特点：显示直观、读数清晰、醒目、无视差、反应灵敏、精度高、稳定性好、体积小、质量轻参数设置、功能方式选择，模拟量输入输出的准确度均通过仪表面板上的按键实现。适用于对温度及相对湿度有一定要求的环境。如：气象观测、实验室、档案室、通讯机房、科研、农业及纺织、医药、石油、化工、军工、喷涂、烤漆、仓库、博物馆、办公室及家庭等诸多场所。可对环境温度及湿度在线监测，利于提高产品质量，降低事故的发生。

     本仪表符合GB3836.1-2021 《爆炸性环境用防爆电气设备通用要求》及GB3836.2-2021 《爆炸性气体环境用电气设备 第2部分 隔爆型“d”》与GB3836.4-2021《爆炸性环竟用防爆电气设备本质安全型电路和电气设备“i”》的规定设计制造的隔爆型仪表，防爆标志ExdbⅡCT6 Gb，适用于ⅡC级、T6组爆炸性气体混合物Ⅰ区危险场所。

 引用标准:

GB3836.1 《爆炸性气体环境用电气设备 第1部分 通用要求》
GB3836.2 《爆炸性气体环境用电气设备 第2部分 隔爆型“d”》

GB3836.4《爆炸性环竟用防爆电气设备本质安全型电路和电气设备“i”》
GB4942.2 《低压电器外壳防护等级》
GB2423.4 《试验Db、交变湿热试验方法》
GB191 《包装储运图示标志》

3、适用范围

●爆炸性气体混合物危险场所：1区，2区；
●爆炸性气体混合物危险场所:ⅡA，ⅡB，ⅡC；
●温度级别：T6；
●户内。

4、基本功能

●温度、湿度显示

●相对湿度及舒适度显示功能

●记录功能

●本安限流保护电路

● 隔爆型外壳

5、技术参数

●防爆标志：dbⅡCT6 Gb

●温度测量范围：-20℃~80℃

●温度分辨力显示：0.1℃

●温度测量精度：±0.1℃

●温度取样周期:5分钟∽10分钟

●相对湿度测量范围：0％RH~100％RH

●相对湿度分辨力：±0.1％RH

●相对湿度测量精度：1％RH（30％RH~90％RH范围内）

●输出:4~20mA(两线制)或RS485(四线制)

●电压:1节7号碱性干电池(使用24个月)

功能描述

 ●初始化

  时间：AM 12：00，12小时制

  日期：1  1

  温度显示方式：℃，进入第一次测温，并存入记忆中，温度显示为室内温度。

●按键功能

 [MODE]  键：切换时钟显示模式，并设置时钟。

  [ADJ]   键：调整设置项目的值/显示日期

  [MEMORY]键：分别显示记忆中最高、最低温湿度，并可清除记忆。

  [ ℃/℉]键： 切换℃/℉显示方式。

●按键操作

  ◆长按[MODE]键 进入时钟设置状态。每按一次，设置项目分别为：分→小时→12/24→月→日→退出设置

  ◆按[ADJ]键 设置项目加1，按住2秒后以3Hz快速自增。

◆设置分时，秒清零。

  ◆设置月、日时，最大天数自动调整，1分钟无按键自动退出。

  ◆按[MEMORY]键 一次，显示记忆中最高温度和相对湿度；再按一次，显示记忆

    中最低温度和相对湿度；最后再按一次，则返回到当前温度和湿度显示。

  ◆当在MAX和MIN显示模式时，若10秒钟无按键，则自动返回当前温度和相对湿度显示模式。

  ◆按住[MEMORY]键2秒钟，可清楚最高/最低温度和相对湿度，此时的最高/最低

    温度和相对湿度即是当前温度和相对湿度。

  ◆按[℃/℉]键  可选择 ℃/℉ 显示。

●舒适度显示

  ◆从“COMFORT”，“WET”，“DRY”这三种显示可以知道当前所处的环境是否舒适或太湿或太干。

  ◆当温度在20℃~26℃（68℉~78.8℉）之间，相对湿度在50％RH~70％RH之间时，显示“COMFORT”（舒适）。

  ◆当在任意温度下，相对湿度低于50％RH时，显示“DRY”（太干）。

  ◆当在任意温度下，相对湿度高于70％RH时，显示“WET”（太湿）。

  ◆当温度低于20℃（68℉）或高于26℃（78.8℉），相对湿度在50％RH~70％RH之间时，无舒适度显示。

注：舒适度值可因行业原因各有界定，本仪表舒适度仅供参考。

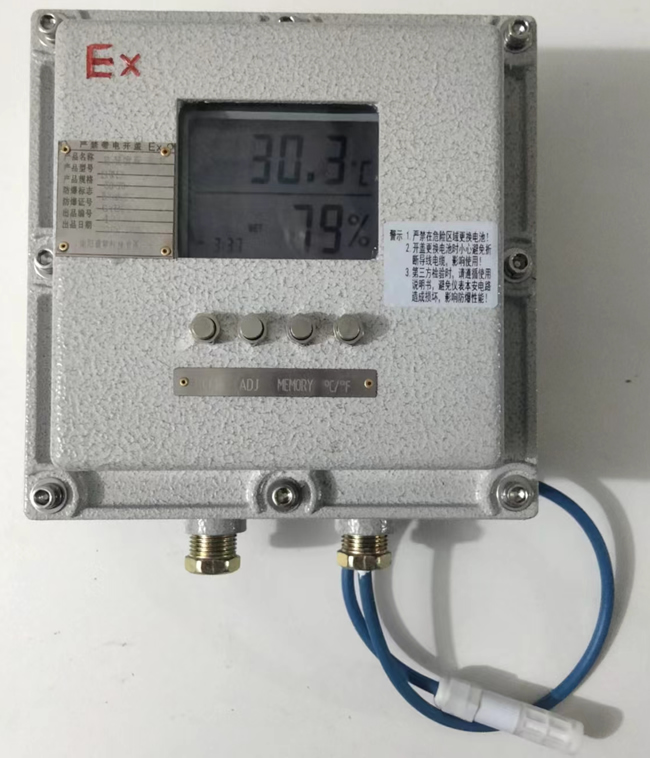

基础款型

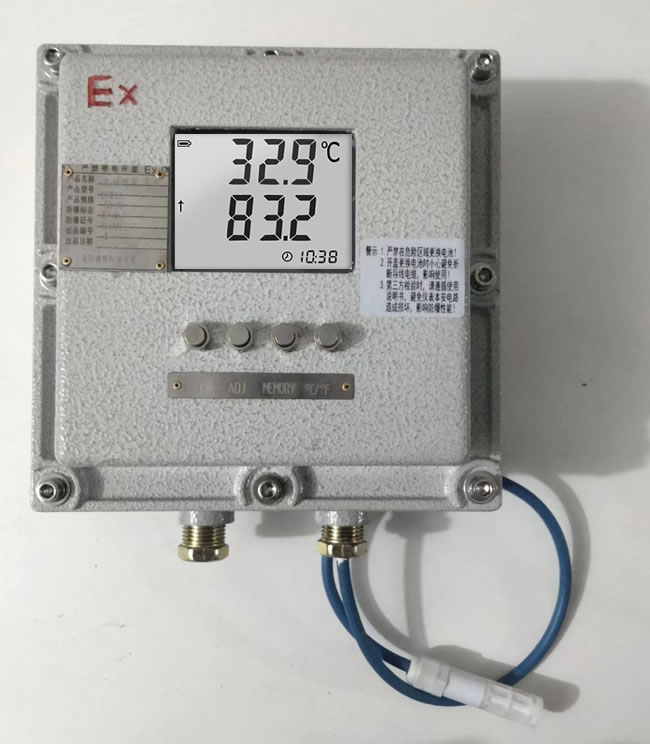

升级款（一）高温型

1、 概述

BWSJ-122型温湿度显示表升级款（一）高温型采用轻质合金外壳，设计美观，结构紧凑，采用美国进口工业级微处理器芯片，进口高精度传感器,精度高，可靠性好，工作稳定。是一款理想的温湿度显示表。

BWSJ-122型温湿度显示表按照GB/T3836.1-2021《爆炸性气体环境用 电气设备 第1部分：通用要求》、GB/T3836.2-2021《爆炸性气体环境用 电气设备 第2部分：隔爆型“d”》、GB/T3836.4-2021《爆炸性环境第4部分：由本质安全型“i”保护的设备》设计生产，制造成隔爆型产品,是国内唯一一款最早取得防爆温湿度显示表防爆合格证的产品.专门用于除煤矿以外的其它爆炸性气体环境场合，可应用于石油、化工、医药、军工等易燃易爆场所。。

防爆接线盒材质为轻质合金

防爆标志为ExdbⅡCT6 Gb

2、 功能特点：

a 采用瑞士进口传感器,测量精度高、测量灵敏、性能稳定可靠.

b  采用合金外壳,防爆防尘防水、安装方便、抗震性强、牢固可靠；

C  采用合金外壳加本质安全电路设计,双重防爆保护,使用更安全可靠;

D  采用大尺寸高亮度数码管,强光下数十米清晰显示可见.

3、工作条件

a. 空气中不含有对铝合金有腐蚀作用的介质;

b. 环境温度-20～55℃;

c. 相对湿度不大于95%（+25℃）。

4、技术性能

a. 温度量程及准确度

量程： -40~80 ℃,

准确度：（25 ℃） ±0.5℃,

长期稳定性：<0.1℃/年

温度量程及准确度

量程：0~99.9%RH准确度（包括非线性度，迟滞和重复性）：±3%RH；工厂校验不确定度：±0.6%RH(0~40%RH), ±1.0%RH(40~97%RH)；响应时间（90%），静止空气8S，塑料隔栅，15S，PE过滤器，长期稳定性：<0.5%RH/年。

b. 传感器引线长度根据用户要求定做

d. 防爆等级: ExdbⅡCT6 Gb

e. 防护等级：IP55

f.  最大功耗：0.5W

g.  工作电压：2节5号碱性干电池 (大于等于12个月)

升级款（二）无线网络型

上述该款防爆温湿度仪表特点:

1、免费赠送3年流量，可以远程4G无线监控温湿度,性能稳定可靠.

2、自带5万至60万组数据存储功能；

3、电话报警、短信报警、app手机推送报警队等多项报警功能；

4、安装方便，法兰固定安装牢固可靠、无线传输无须布线；

5、内置本质安全电路，外加隔爆型外壳，双重防爆，安全无忧；

6、防爆防尘防水，适合各种较为复杂场合使用。

7、采用美国进口工业级微处理器芯片，进口高精度传感器,精度高，可靠性好，工作稳定。

8、有防爆合格证，保证安检包过；

9、精度高，经得起任何第三方检定；

10、其它更多特点请购买后参阅产品手册查阅。

c

升级款（三）型-看板型

1、 概述

BWSJ-122型温湿度显示表升级款（三）看板型采用轻质合金外壳，设计美观，结构紧凑，采用美国进口工业级微处理器芯片，进口高精度传感器,精度高，可靠性好，工作稳定。是一款理想的温湿度显示表。

BWSJ-122型温湿度显示表按照GB/T3836.1-2021《爆炸性气体环境用 电气设备 第1部分：通用要求》、GB/T3836.2-2021《爆炸性气体环境用 电气设备 第2部分：隔爆型“d”》、GB/T3836.4-2021《爆炸性环境第4部分：由本质安全型“i”保护的设备》设计生产，制造成隔爆型产品,是国内唯一一款最早取得防爆温湿度显示表防爆合格证的产品.专门用于除煤矿以外的其它爆炸性气体环境场合，可应用于石油、化工、医药、军工等易燃易爆场所。。

防爆接线盒材质为轻质合金

防爆标志为ExdbⅡCT6 Gb

2、 功能特点：

a 采用瑞士进口传感器,测量精度高、测量灵敏、性能稳定可靠.

b  采用合金外壳,防爆防尘防水、安装方便、抗震性强、牢固可靠；

C  采用合金外壳加本质安全电路设计,双重防爆保护,使用更安全可靠;

D  采用大尺寸高亮度数码管,强光下数十米清晰显示可见.

e 可传出4～20mA电流、0～10mA、电流0～5V电压、0～10V电压、RS485标准信号、4G全网无线监控,声光控报警(选配)。

f 具有信号远传、组态、控制或报警(选配)。

3、工作条件

a. 空气中不含有对铝合金有腐蚀作用的介质;

b. 环境温度-20～55℃;

c. 相对湿度不大于95%（+25℃）。

4、技术性能

a. 温度量程及准确度

量程： -40~80 ℃,

准确度：（25 ℃） ±0.5℃,

长期稳定性：<0.1℃/年

温度量程及准确度

量程：0~99.9%RH准确度（包括非线性度，迟滞和重复性）：±3%RH；工厂校验不确定度：±0.6%RH(0~40%RH), ±1.0%RH(40~97%RH)；响应时间（90%），静止空气8S，塑料隔栅，15S，PE过滤器，长期稳定性：<0.5%RH/年。

b. 传感器引线长度根据用户要求定做

c. 输出信号选择：4～20mA电流、0～5V电压、0～10V电压、RS485标准信号、MODBUS标准协议。

d. 防爆等级: ExdbⅡCT6 Gb

e. 防护等级：IP55

f.  最大功耗：0.5W

g.  工作电压：24VVDC, AC220V(定制)

6、外型尺寸与防爆结构尺寸

安装尺寸：(根据用户使用要求制做)

7、防爆原理

BWSJ-122型温湿度显示表BWSJ-122型温湿度显示表采用隔爆外壳与本质安全电路的完美结合，把可能因产生火花、电弧的电路部分与表壳外爆炸性气体混合物隔开，从而达到隔爆的目的。隔爆结合面尺寸符合GB/T3836.2-2021规定，电缆引入装置符合GB/T3836.1-2021附录d规定。

8、安装与接线

a. 安装温湿度显示表时应检查温湿度显示表铭牌的防爆标志是否与安装环境相符。

b. 连接导线应选择铜质屏蔽电缆，其截面积不小于0.2平方毫米。

c. 打开温湿度显示表接线盒，用板手拧开电缆引入装置的压紧螺母，将电缆线与接线盒中的接线柱（或接线端子）牢固相连接，然后安装上盖，并拧紧六角的螺丝。

d. 温湿度显示表上的内外接地螺丝须用接地导线可靠接地。

e. 安装时，信号传输线应相隔不大于300mm的距离用扎头固定起来。信号传输线过长时，可挽在合适的位置，切勿乱抛，并远离发热设备。

f. 温湿度显示表使用后，每年校验一次，有条件的可自己校验，也可返回厂家校验。

g. 引入装置里密封圈老化变质时，应及时更换。

h.用户所用电缆最小外径为φ9。

i.密封圈的尺寸为：

9、 订货

用户订货时应注明以下技术条件：

a. 传感器引线长度及输出信号的选择.

b.其它特殊要求

产品在18个月内出现产品质量问题，我公司免费维修或更换。

注: 技术升级恕不另行通知。
