１、概述

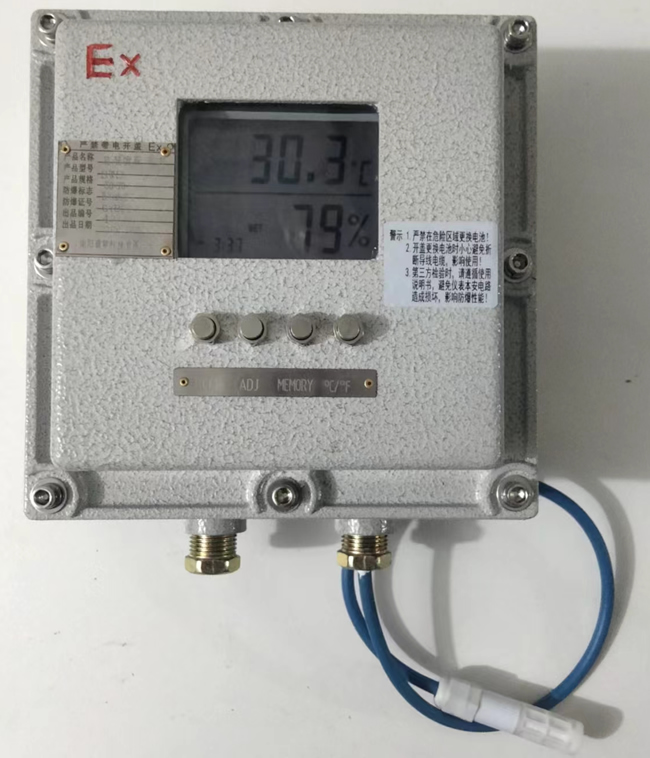

BWSJ-122-1型温湿度显示表在设计过程中，汇集了国内众多专家的现场经验，选用纯正进口高精度低功耗元器件，采用仪表专用超大规模集成电路开发设计的新一代防爆型温湿度显示表，其特点：显示直观、读数清晰、醒目、无视差、反应灵敏、精度高、稳定性好、体积小、质量轻参数设置、功能方式选择，模拟量输入输出的准确度均通过仪表面板上的按键实现。适用于对温度及相对湿度有一定要求的环境。如：气象观测、实验室、档案室、通讯机房、科研、农业及纺织、医药、石油、化工、军工、喷涂、烤漆、仓库、博物馆、办公室及家庭等诸多场所。可对环境温度及湿度在线监测，利于提高产品质量，降低事故的发生。

本仪表符合GB3836.1-2021 《爆炸性环境用防爆电气设备通用要求》及GB3836.2-2021 《爆炸性气体环境用电气设备 第2部分 隔爆型“d”》与GB3836.4-2021《爆炸性环竟用防爆电气设备本质安全型电路和电气设备“i”》的规定设计制造的隔爆型仪表，防爆标志ExdbⅡCT6 Gb，适用于ⅡC级、T6组爆炸性气体混合物Ⅰ区危险场所。

引用标准:

GB3836.1 《爆炸性气体环境用电气设备 第1部分 通用要求》
GB3836.2 《爆炸性气体环境用电气设备 第2部分 隔爆型“d”》

GB3836.4《爆炸性环竟用防爆电气设备本质安全型电路和电气设备“i”》
GB4942.2 《低压电器外壳防护等级》
GB2423.4 《试验Db、交变湿热试验方法》
GB191 《包装储运图示标志》

3、适用范围

●爆炸性气体混合物危险场所：1区，2区；
●爆炸性气体混合物危险场所:ⅡA，ⅡB，ⅡC；
●温度级别：T6；
●户内。

4、基本功能

●温度、湿度显示

●相对湿度及舒适度显示功能

●记录功能

●本安限流保护电路

● 隔爆型外壳

5、技术参数

●防爆标志：dbⅡCT6 Gb

●温度测量范围：-20℃~80℃

●温度分辨力显示：0.1℃

●温度测量精度：±0.1℃

●温度取样周期:5分钟∽10分钟

●相对湿度测量范围：0％RH~100％RH

●相对湿度分辨力：±0.1％RH

●相对湿度测量精度：1％RH（30％RH~90％RH范围内）

●输出:4~20mA(两线制)或RS485(四线制)

●电压:1节7号碱性干电池(使用24个月)

功能描述

●初始化

时间：AM 12：00，12小时制

日期：1  1

温度显示方式：℃，进入第一次测温，并存入记忆中，温度显示为室内温度。

●按键功能

[MODE]  键：切换时钟显示模式，并设置时钟。

[ADJ]   键：调整设置项目的值/显示日期

[MEMORY]键：分别显示记忆中最高、最低温湿度，并可清除记忆。

[ ℃/℉]键： 切换℃/℉显示方式。

●按键操作

◆长按[MODE]键 进入时钟设置状态。每按一次，设置项目分别为：分→小时→12/24→月→日→退出设置

◆按[ADJ]键 设置项目加1，按住2秒后以3Hz快速自增。

◆设置分时，秒清零。

◆设置月、日时，最大天数自动调整，1分钟无按键自动退出。

◆按[MEMORY]键 一次，显示记忆中最高温度和相对湿度；再按一次，显示记忆

中最低温度和相对湿度；最后再按一次，则返回到当前温度和湿度显示。

◆当在MAX和MIN显示模式时，若10秒钟无按键，则自动返回当前温度和相对湿度显示模式。

◆按住[MEMORY]键2秒钟，可清楚最高/最低温度和相对湿度，此时的最高/最低

温度和相对湿度即是当前温度和相对湿度。

◆按[℃/℉]键  可选择 ℃/℉ 显示。

●舒适度显示

◆从“COMFORT”，“WET”，“DRY”这三种显示可以知道当前所处的环境是否舒适或太湿或太干。

◆当温度在20℃~26℃（68℉~78.8℉）之间，相对湿度在50％RH~70％RH之间时，显示“COMFORT”（舒适）。

◆当在任意温度下，相对湿度低于50％RH时，显示“DRY”（太干）。

◆当在任意温度下，相对湿度高于70％RH时，显示“WET”（太湿）。

◆当温度低于20℃（68℉）或高于26℃（78.8℉），相对湿度在50％RH~70％RH之间时，无舒适度显示。

注：舒适度值可因行业原因各有界定，本仪表舒适度仅供参考。
